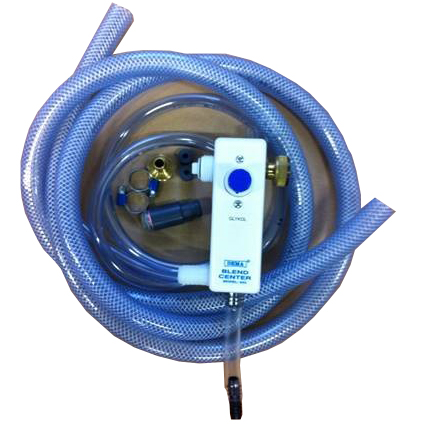

Glykolblandare Dema DP40
Vägghängd blandarenhet för glykol.
Kapacitet 8 l/min vid 2,8bar
Obs.
Tabell ovan gäller vid nedanstående:
Sughöjd: 1,8m
Media: Vatten
Sugslang längd: 2,5m
Information
Bruksanvisning
Dokumentation
Märkningsuppgifter
Varumärke: Dema
Produktkod: DP40
Installation
Montera blandningsenheten på väggen. Anslut vatten och tillse att vattentryck finns på ledningen fram till blandningsenheten.
Montera blandningsenheten på väggen. Anslut vatten och tillse att vattentryck finns på ledningen fram till blandningsenheten.
Justering av dosering
Inställning av rätt dosering sker med hjälp av medföljande doseringsmunstycken som skruvas in i insugsdel
- Följande faktorer påverkar doseringen och bör därför beaktas:
1. Koncentratets viskositet
2. Vattentryck
3. Vattenflöde
4. Mottryck
Bifogat medföljer en specifikation på vad de olika munstyckena skall ge vid angivet vattenflöde samt med vatten som doseringsmedium. För att ni skall kunna säkerställa rätt dosering krävs det att doseringstest görs med aktuellt koncentrat. Utför detta test på nedan sätt samt använd specificerade komponenter.
1. Skruva in det justermunstycke som enligt specifikation är närmst önskad dosering.
2. Fyll ett mätglas med koncentrat och sänk ned sugslangen i denna.
3. Sänk ned utloppsslangen i en tom 10-litershink och tryck på knappen.
4. När hinken är fylld tag ur sugslangen från mätglaset samt läs av kvarvarande mängd.
Uträkning av doserad volym (Använd rätt enhet)
Max volym i mätglaset – Kvarvarande mängd i mätglaset
10 liter
Du får fram resultatet i procent och om detta inte stämmer görs testet om med större resp. mindre doseringsmunstycke.
